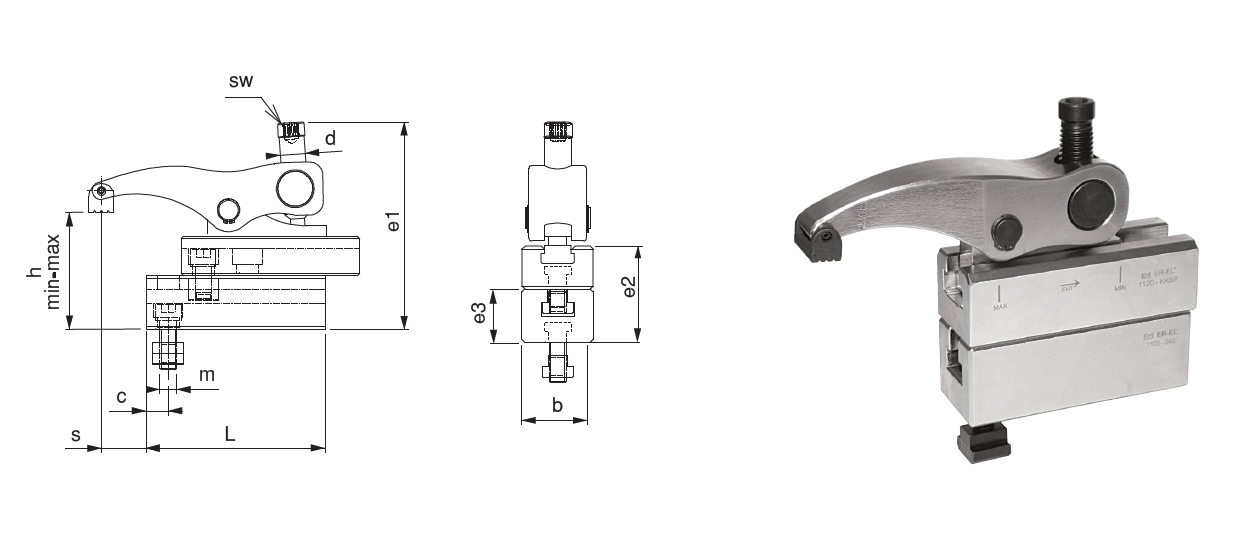

Referans Nr.,>a<,m,h min,h max,s,e1,e2,d,sw,L,b,e3,c,g,,Fiyat
Ürün Nr. 1120-(DT) Alt Destekli
• M12 İmbus civata DIN 508 T-Pabuçla kullanılır.
• Parça yükseklik sıkma aralığı 36-86mm.
• İleri-geri hareket mesafesi 54mm’dir. Sıkma Kuvveti 1600 kgf.
Product Nr. 1120-(DT) Bottom Supported
• M12 imbus bolt is used with DIN 508 T-Nut.
• Height clamping gap of the piece is 36-86mm
• Back and forth movement distance is 54mm. Clamping force is 1600 kgf.
Ürün Nr. 1120-(LDT) Alt Destekli
• M12 İmbus civata DIN 508 T-Pabuçla kullanılır.
• Parça yükseklik sıkma aralığı 36-86mm.
• İleri-geri hareket mesafesi 69mm’dir. Sıkma Kuvveti 1600 kgf.
Product Nr. 1120-(LDT) Bottom Supported
• M12 imbus bolt is used with DIN 508 T-Nut.
• Height clamping gap of the piece is 36-86mm.
• Back and forthmovement distance is 69mm. Clamping force is 1600 kgf.

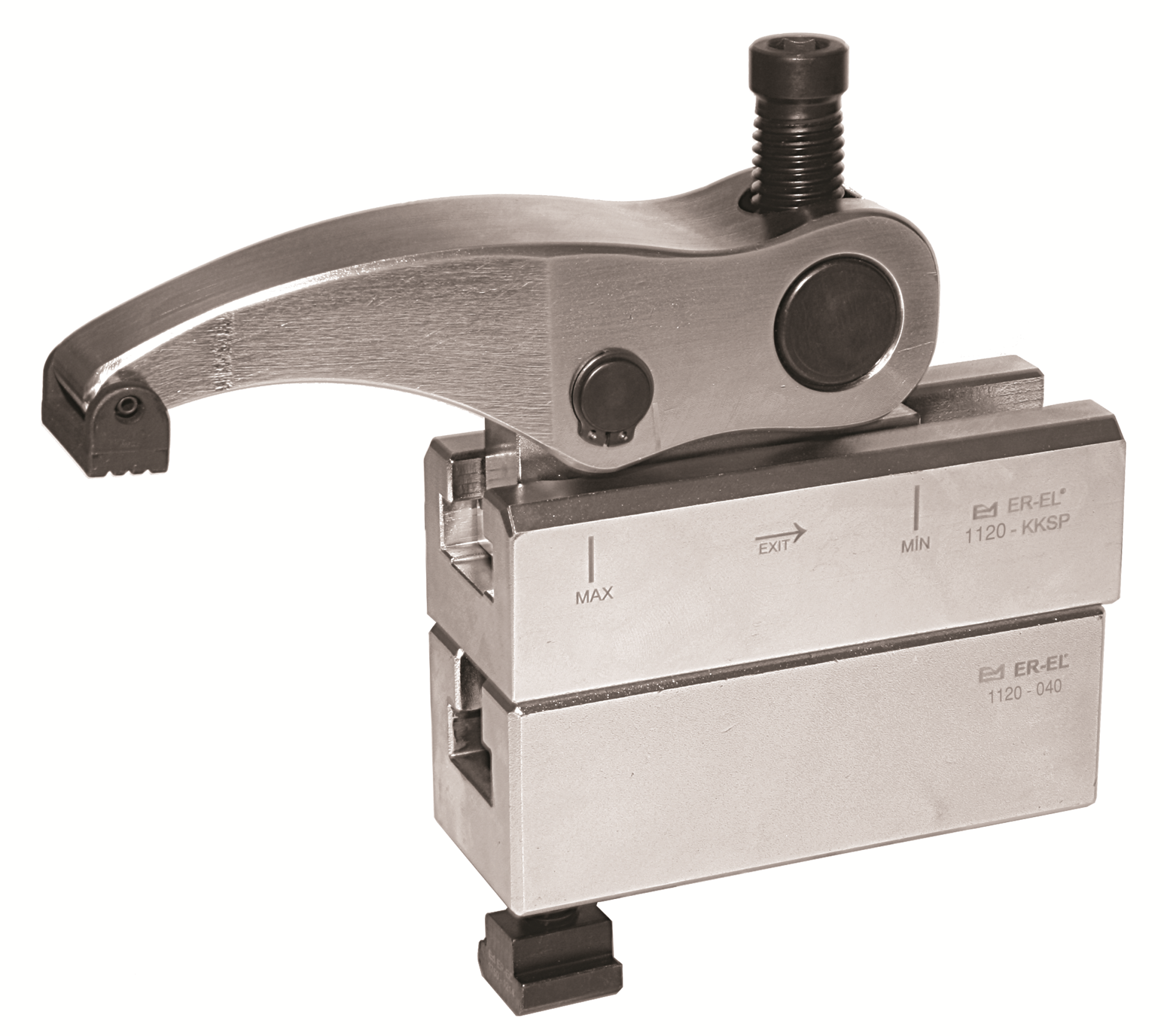

Kızaklı Kombine Bağlama Pabucu ( 1120 DT - LDT ) UYGULAMA;
1- Alt desteği iş parçasına uygun şekle getir sabitle
2- K.K.S.P. destekler artırılarak istenilen mesafeye ulaşılır
3- K.K.S.P. imbus civata ile T-Pabuca karşılık T-Kanala tak
istenilen pozisyona getir.
4- Pabuç imbus civatasıyla iş parçasını sabitle

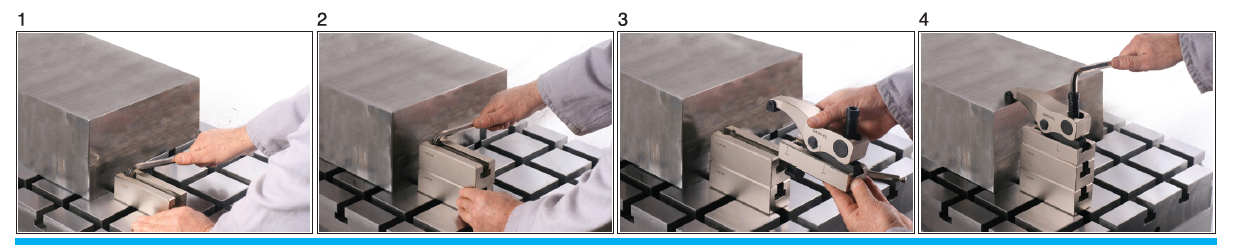

APPLICATION
1- Bottom support is brought to suitable form with the work piece
and then it is fixed.
2- Desired distance is reached by increasing K.K.S.P. supports
3- K.K.S.P. is applied in T-Slot with imbus bolt against T-Nut
4- Work piece is fixed with the imbus bolt of the clamp
