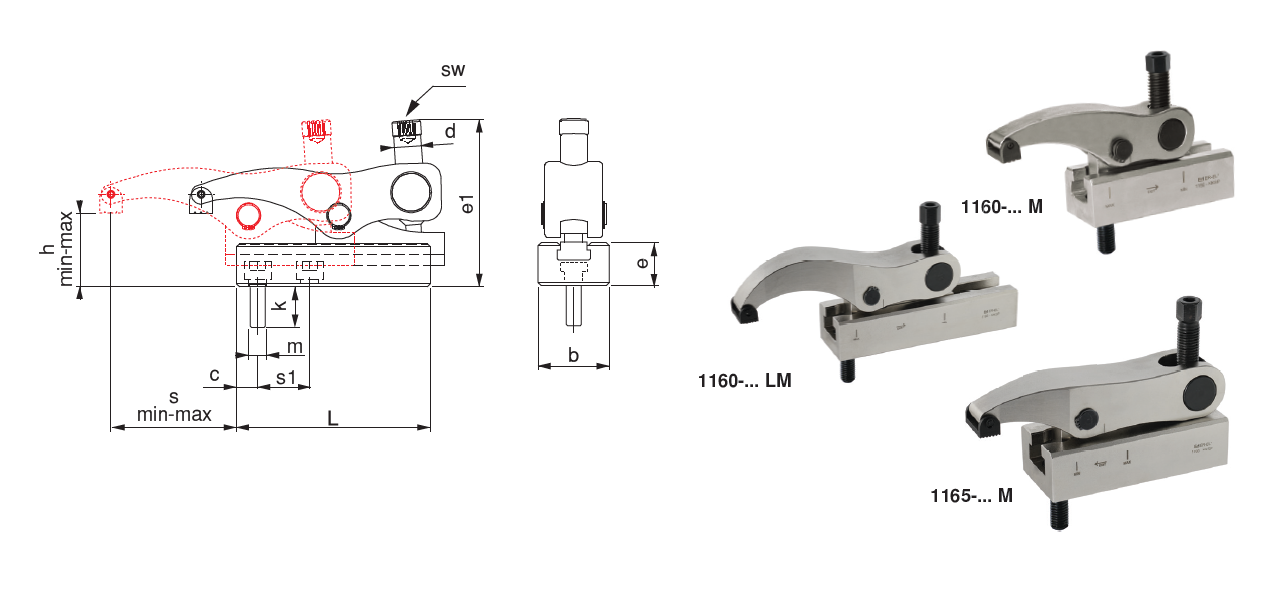

Referans Nr.,>m<,h min,h max,s,s1,e1,d,sw,sw,L,e,b,c,k,Sıkma Kuvveti Kgf,Nm,g,,Fiyat
Ürün Nr. 1160-(M) Kızaklı Kombine Bağlama Pabucu
• M20-M22-M24-M30 diş deliklerde(1160-620)-(1160-622)
(1160-624)-(1160-724)-(1160-730) Referans Nr. imbus civatayla kullanılır.
• Parça yükseklik sıkma aralığı 20-80mm.
• İleri-geri hareket mesafesi 75mm’dir. Sıkma Kuvveti 5500 kgf.
Product Nr. 1160-(M) Combined Slinding Clamp
• In the outer holes M20-M22-M24-M30 are used with the Reference Nr. imbus bolt
(1160-620)-(1160-622)-(1160-624)-(1160-724)-(1160-730)
• Height clamping gap of the piece is 20-80mm.
• Back and forth movement distance is 75mm. Clamping force is 5500 kgf.
Ürün Nr. 1160-(LM) Kızaklı Kombine Bağlama Pabucu
• M20-M22-M24-M30 diş deliklerde(1160-620)-(1160-622)
(1160-624)-(1160-724)-(1160-730) Referans Nr. imbus civatayla kullanılır.
• Parça yükseklik sıkma aralığı 20-80mm.
• İleri-geri hareket mesafesi 123mm’dir. Sıkma Kuvveti 5500 kgf.
Product Nr. 1160-(LM) Combined Slinding Clamp
• In the outer holes M20-M22-M24-M30 are used with the Reference Nr. imbus bolt
(1160-620)-(1160-622)-(1160-624)-(1160-724)-(1160-730)
• Height clamping gap of the piece is 20-80mm.
• Back and forth movement distance is 123mm. Clamping force is 5500 kgf.
Ürün Nr. 1165-(M) Kızaklı Kombine Bağlama Pabucu
• M20-M22-M24-M30 diş deliklerde(1160-620)-(1160-622)
(1160-624)-(1160-724)-(1160-730) Referans Nr. imbus civatayla kullanılır.
• Parça yükseklik sıkma aralığı 30-80mm.
• İleri-geri hareket mesafesi 58mm’dir. Sıkma Kuvveti 10000 kgf.
Product Nr. 1165-(M) Combined Slinding Clamp
• In the outer holes M20-M22-M24-M30 are used with the Reference Nr. imbus bolt
(1160-620)-(1160-622)-(1160-624)-(1160-724)-(1160-730)
• Height clamping gap of the piece is 30-80mm.
• Back and forth movement distance is 58mm. Clamping force is 10000 kgf.
Not: Nr.1160-230M - Nr.1165-230M kodlu ürünün alt T-Kızaklı
gövdesindeki civata yeri standart degildir. Civata yeri bu ürüne özel
işlenmektedir.
Note: The drilling for cylinder head screw of the support element for 1160-230M -
Nr.1165-230M is not standard. It is specially manufactured for this product.
Kızaklı Kombine Bağlama Pabucu ( 1160 M - LM ) & ( 1165 M ) AVANTAJLARI;
• 1600 kgf - 2000 kgf sıkma kuvveti
• 1600 kgf - 2000 kgf sıkma kuvveti
• Delik ve T-Kanalda kullanım
• Kızak üzerinde kaydırarak değişik pozisyonlarda sabitleme
• imbus civatasıyla desteksiz yüksek ve düşük mesafeleri sıkar
• Pratik yapısından dolayı hızlı ve kolay şekilde bağlama sağlar
ADVANTAGES
• 1600 kgf - 2000 kgf Clamping Force.
• 1600 kgf - 2000 kgf Clamping Force.
• Usings in the hole and T-Slot.
• Ability to be fixed in verious positions by sliding on the slide.
• It clamps high and low distances without support with the imbus bolt.
• It provides rapid and easy connection due to it’s practical structure.

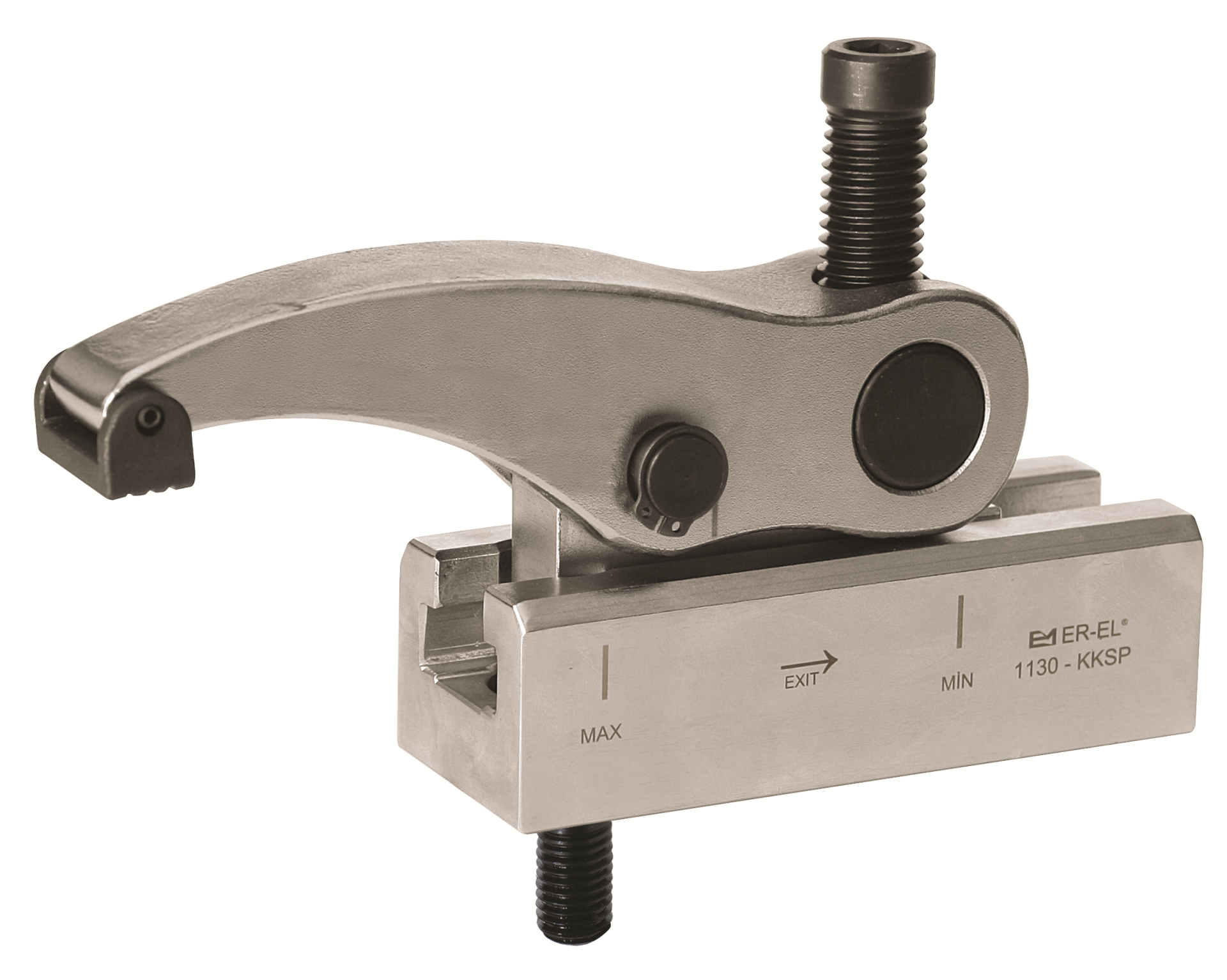

Kızaklı Kombine Bağlama Pabucu ( 1160 M - LM ) & ( 1165 M )
Kızaklı Kombine Bağlama Pabucu ( 1160 M - LM ) & ( 1165 M )
