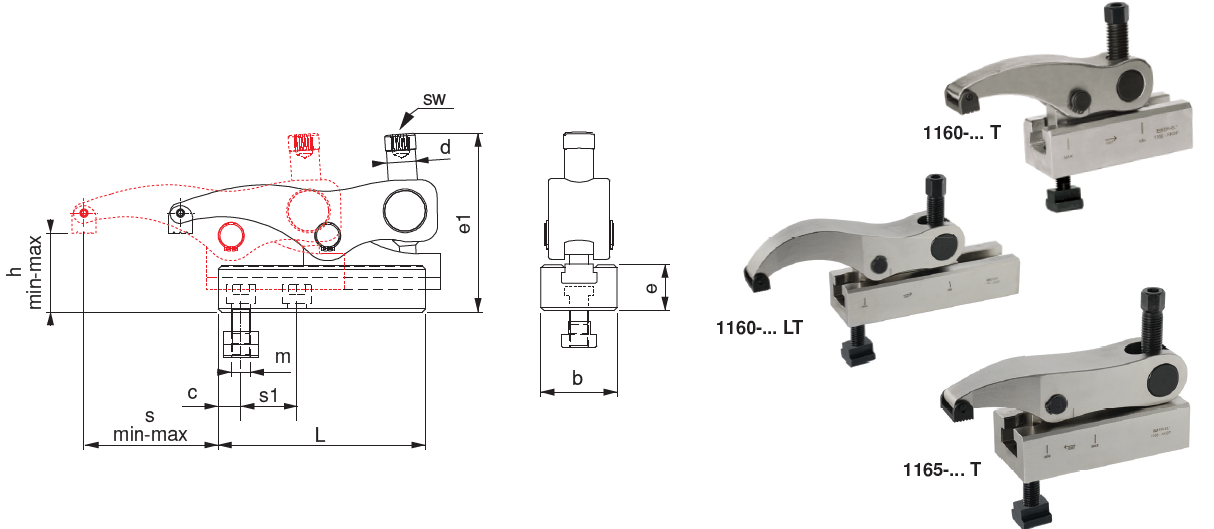

Referans Nr.,>a<,m,h min,h max,s,s1,e1,d,sw,sw,L,e,b,c,Sıkma Kuvveti Kgf,Nm,g,,Fiyat

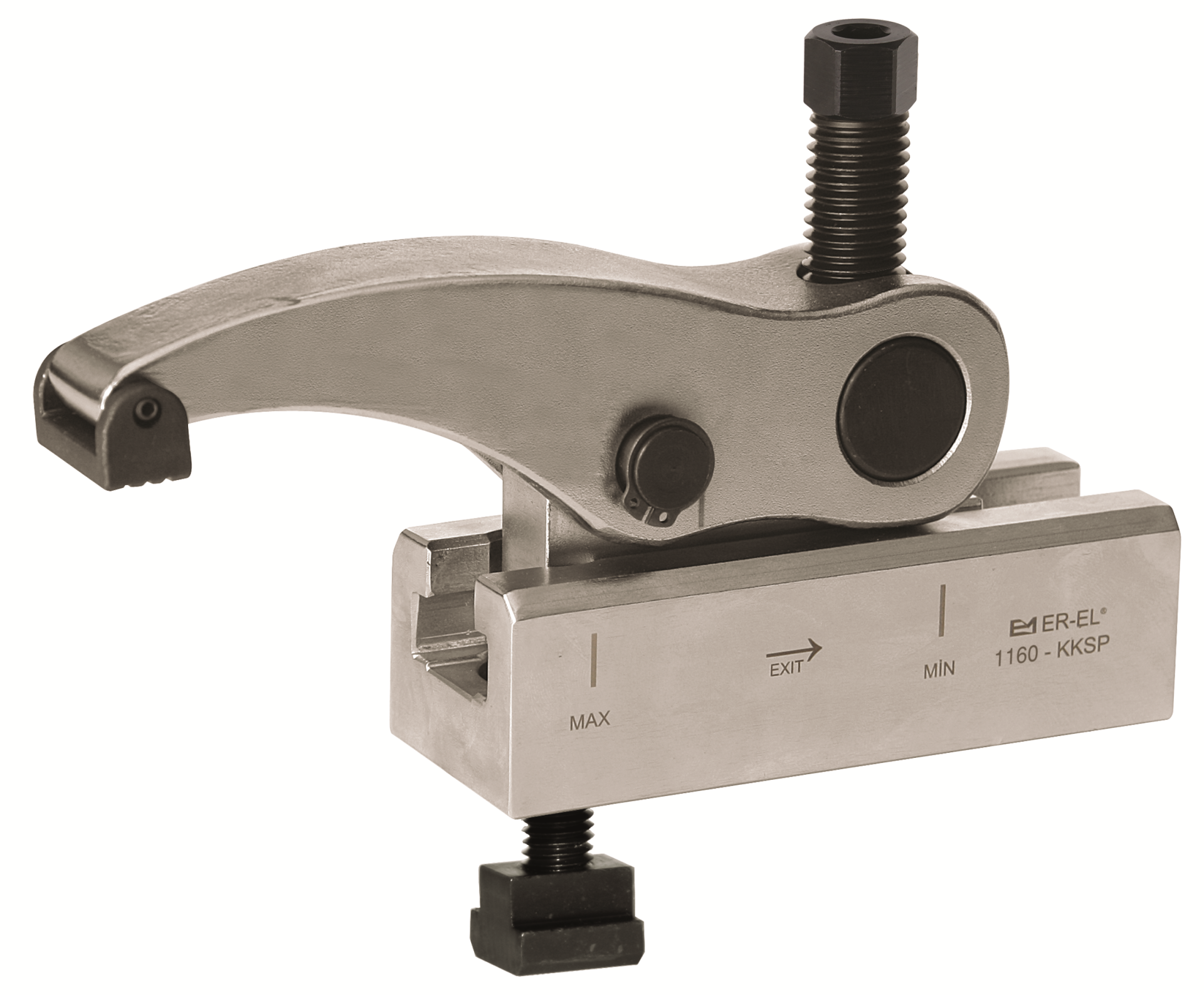

Ürün Nr. 1160-(T) Kızaklı Kombine Bağlama Pabucu
• (a) 22-36 T-Kanalda M20-M24 imbus civata DIN 508 T-Pabuçla kullanılır.
• Parça yükseklik sıkma aralığı 20-80mm.
• Ileri-geri hareket mesafesi 75mm’dir. Sıkma Kuvveti 5500 kgf.
Product Nr. 1160-(T) Combined Slinding Clamp
• (a) 22-36 is used in T-Slot and M20-M24 imbus bolt is used with DIN 508 T-Nut.
• Height clamping gap of the piece is 20-80mm.
• Back and forth movement distance is 75mm. Clamping force is 5500 kgf.
Ürün Nr. 1160-(LT) Kızaklı Kombine Bağlama Pabucu• (a) 22-36 T-Kanalda M20-M24 imbus civata DIN 508 T-Pabuçla kullanılır.
• Parça yükseklik sıkma aralığı 20-80mm.
• Ileri-geri hareket mesafesi 123mm’dir. Sıkma Kuvveti 5500 kgf.
Product Nr. 1160-(LT) Combined Slinding Clamp
• (a) 22-36 is used in T-Slot and M20-M24 imbus bolt is used with DIN 508 T-Nut.
• Height clamping gap of the piece is 20-80mm.
• Back and forth movement distance is 123mm. Clamping force is 5500 kgf.
Ürün Nr. 1165-(T) Kızaklı Kombine Bağlama Pabucu• (a) 22-36 T-Kanalda M20-M24 imbus civata DIN 508 T-Pabuçla kullanılır.
• Parça yükseklik sıkma aralığı 30-80mm.
• Ileri-geri hareket mesafesi 58mm’dir. Sıkma Kuvveti 10000 kgf.
Product Nr. 1165-(T) Combined Slinding Clamp
• (a) 22-36 is used in T-Slot and M20-M24 imbus bolt is used with DIN 508 T-Nut.
• Height clamping gap of the piece is 30-80mm.
• Back and forth movement distance is 58mm. Clamping force is 10000 kgf.
Kızaklı Kombine Bağlama Pabucu ( 1160 T - LT) & ( 1165 T ) UYGULAMA;
1- Alt kızağı iş parçasına uygun şekle getir sabitle
2- Üst gövdeyi kızağa sür, istenilen pozisyona getir
3- Pabuç imbus civatasıyla iş parçasını sabitle
4- Parça işlenmek için hazır
APPLICATION;
1- Slide cradle is brought to suitable form with the
work piece and then it is fixed
2- Upper body is driven to the slide and it is brought
to desired position
3- Work piece is fixed with the imbus bolt of the clamp
4- Then the work piece becomes ready to be machined.
Area of Use
Kızaklı Kombine Bağlama Pabucu ( 1160 T - LT) & ( 1165 T ) Kullanım Alanı
Enjeksiyon makinaları presler, freze tezgahları,
matkap tezgahları ve çesitli sanayi makinaları
Area of Use
Injection Machines, Presses, Milling Machines,
Drilling Machines and various Industrial Machines
Kızaklı Kombine Bağlama Pabucu ( 1160 T - LT) & ( 1165 T )
Kızaklı Kombine Bağlama Pabucu ( 1160 T - LT) & ( 1165 T )
