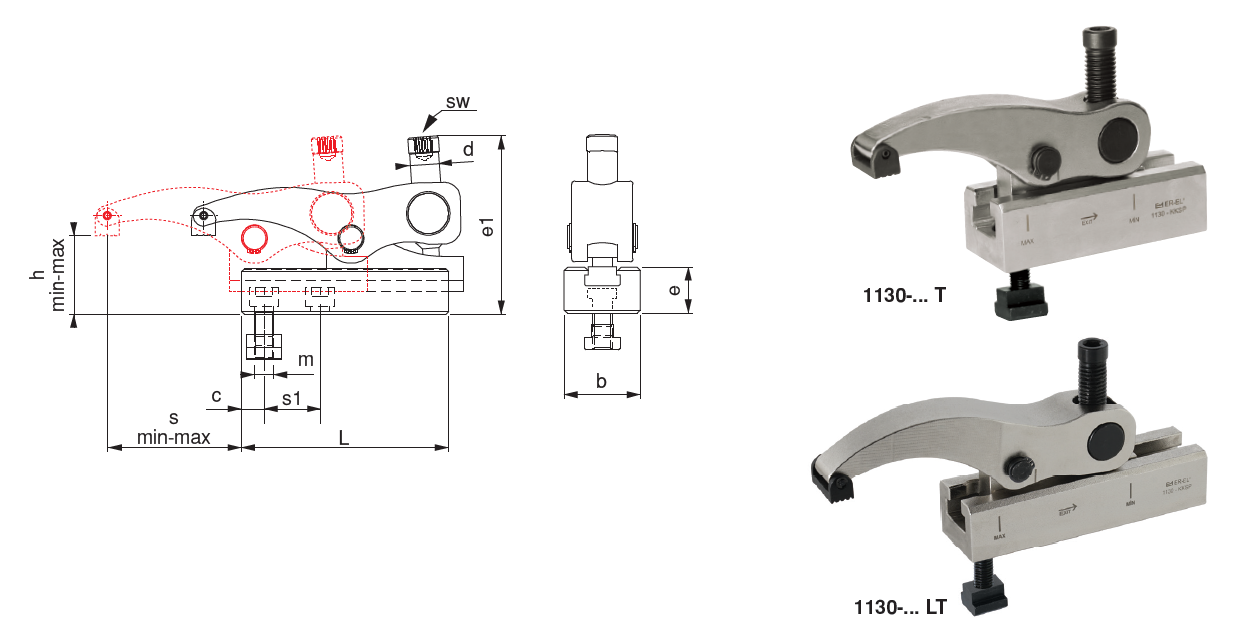

Referans Nr.,>a<,m,h min,h max,s,s1,e1,d,sw,L,e,b,c,Sıkma Kuvveti Kgf,Nm,g,,Fiyat
Ürün Nr. 1130-(T) Kızaklı Kombine Bağlama Pabucu
• (a) 14-22 T-Kanalda M12 imbus civata DIN 508 T-Pabuçla kullanılır.
• Parça yükseklik sıkma aralığı 0-60 mm.
• İleri-geri hareket mesafesi 68mm’dir. Sıkma Kuvveti 2000 kgf.
Product Nr. 1130-(T) Combined Slinding Clamp
• (a) 14-22 is used in T-Slot and M12 imbus bolt is used with DIN 508 T-Nut.
• Height clamping gap of the piece is 0-60mm.
• Back and forth movement distance is 68mm. Clamping force is 2000 kgf.
Ürün Nr. 1130-(LT) Kızaklı Kombine Baglama Pabucu
• (a) 14-22 T-Kanalda M12 imbus civata DIN 508 T-Pabuçla kullanılır.
• Parça yükseklik sıkma aralığı 0-60 mm.
• Ileri-geri hareket mesafesi 92mm’dir. Sıkma Kuvveti 2000 kgf.
Product Nr. 1130-(LT) Combined Slinding Clamp
• (a) 14-22 is used in T-Slot and M12 imbus bolt is used with DIN 508 T-Nut.
• Height clamping gap of the piece is 0-60mm.
• Back and forth movement distance is 92mm. Clamping force is 2000 kgf.
Kızaklı Kombine Bağlama Pabucu ( 1130 T-LT) UYGULAMA;
1- Alt kızağı iş parçasına uygun şekle getir sabitle
2- Üst gövdeyi kızağa sür, istenilen pozisyona getir
3- Pabuç imbus civatasıyla iş parçasını sabitle
4- Parça işlenmek için hazır
APPLICATION;
1- Slide cradle is brought to suitable form with the
work piece and then it is fixed
2- Upper body is driven to the slide and it is brought
to desired position
3- Work piece is fixed with the imbus bolt of the clamp
4- Then the work piece becomes ready to be machined.
Kızaklı Kombine Bağlama Pabucu ( 1130 T-LT) Kullanım Alanı
Enjeksiyon makinaları presler, freze tezgahları,
matkap tezgahları ve çesitli sanayi makinaları
Area of Use
Injection Machines, Presses, Milling Machines,
Drilling Machines and various Industrial Machines
